Уклон канализационной трубы 110 мм: почему 0,02 не всегда достаточно

Для канализационной трубы 110 мм часто называют один уклон. Это 0,02.

Проще говоря, труба должна опускаться на 2 см на каждый метр длины. Для частного дома это частый ориентир. Его используют для самотечной канализации от дома к септику, ЛОС, накопительной ёмкости или колодцу.

Но считать 0,02 универсальным решением нельзя. Канализация работает не просто «вниз по уклону». Ей важно самоочищение. Поток должен уносить бумагу, твёрдые включения, жир и мелкий мусор.

Если уклон слишком маленький, стоки идут медленно. Осадок остаётся в трубе.
Если уклон слишком большой, вода может уйти быстрее плотных загрязнений. Они остаются на дне. Потом появляется засор.

Для Ленобласти это особенно важно. На участках часто встречаются влажные грунты, высокий уровень воды, перепады рельефа и сезонное проживание. Поэтому уклон нужно не только «взять по таблице», но и проверить по месту.

Исходный материал переработан с опорой на предоставленный текст.

Типовой минимальный уклон для трубы 110 мм

Для трубы Ø100–110 мм в частном строительстве часто принимают уклон 0,02. Это 2 см на 1 метр.

Такой уклон используют как практический минимум для бытовой самотечной канализации. Он помогает стокам двигаться без застоя. Но это не отменяет расчёт.

В старых запросах часто встречается фраза «уклон трубы 100 мм СНиП». Сейчас обычно ориентируются на актуальные своды правил. Для внутренней канализации зданий используют СП 30.13330. Для наружных сетей учитывают требования по наружной канализации.

Есть важный нюанс. В нормативах часто фигурирует труба Ø100 мм. В частных домах обычно применяют пластиковую трубу Ø110 мм. В бытовой речи эти размеры часто ставят рядом. Но для проектирования это не одно и то же. Поэтому на сложных объектах лучше делать расчёт.

Что означает уклон 0,02

Уклон 0,02 означает, что на каждом метре труба опускается на 2 см.

Примеры:

1 м трубы — 2 см перепада.
3 м трубы — 6 см перепада.
5 м трубы — 10 см перепада.
10 м трубы — 20 см перепада.
15 м трубы — 30 см перепада.
20 м трубы — 40 см перепада.

Формула простая:

i = Δh / L

где:

i — уклон трубы;
Δh — перепад высоты между началом и концом участка;
L — длина участка трубы.

Например, от дома до станции очистки 12 м. Приняли уклон 0,02.

Δh = 12 × 0,02 = 0,24 м

Значит, конец трубы должен быть ниже начала на 24 см.

Почему минимальный уклон нужно проверять

Минимальный уклон помогает запустить нормальное движение стоков. Но он не решает все задачи сам.

Нужно учитывать:

длину трассы;
отметку выхода трубы из дома;
глубину заложения;
отметку входа в септик или ЛОС;
рельеф участка;
уровень грунтовых вод;
количество поворотов;
режим проживания;
расход воды;
возможность обслуживания.

На короткой трассе уклон 0,02 обычно легко соблюсти. На длинной трассе перепад быстро растёт.

Например, при длине 25 м нужен перепад 50 см. Иногда труба из-за этого приходит к станции слишком глубоко. Тогда приходится менять схему. Можно поднять выпуск из дома, выбрать другую модель станции, поставить удлинённую горловину или использовать КНС.

Расчёт уклона канализации по месту

Расчёт нужен не только проектировщику. Его можно проверить прямо на участке. Лучше сделать это до обратной засыпки траншеи. Потом исправления будут дороже.

Шаг 1. Определить участок расчёта

Для наружной канализации частного дома обычно проверяют трассу от выпуска из дома до ввода в септик, ЛОС, накопительную ёмкость или колодец.

Измерять нужно длину именно по трассе трубы. Не по прямой линии «на глаз». Если есть повороты, считают каждый прямой участок отдельно.

Шаг 2. Замерить длину трассы

Допустим, от дома до станции биоочистки 9 м.

Берём уклон 0,02:

Δh = 9 × 0,02 = 0,18 м

Нужный перепад — 18 см.

Это значит, что нижняя внутренняя точка трубы у входа в станцию должна быть на 18 см ниже, чем у выпуска из дома.

Эту нижнюю внутреннюю точку называют лотком трубы. Именно по ней движется вода. Нельзя проверять уклон по верху трубы, краю траншеи или поверхности земли. Это частая ошибка.

Шаг 3. Проверить отметки

Нужно знать две отметки.

Первая — отметка выпуска из дома. Это высота, на которой канализационная труба выходит из фундамента.

Вторая — отметка входа в септик, ЛОС или колодец. Это высота входного патрубка оборудования.

Если выпуск из дома расположен слишком низко, а вход в станцию высокий, самотёк может не получиться. Даже правильная формула не поможет. Труба физически не выйдет на нужную точку.

Для Ленобласти это частая ситуация на участках с высоким уровнем грунтовых вод. Станцию не всегда можно сильно заглубить. Поэтому отметки лучше проверять до покупки оборудования и начала монтажа.

Шаг 4. Проверить фактический уклон

Обратная проверка делается по той же формуле:

i = Δh / L

Пример:

длина трассы — 8 м;
фактический перепад — 12 см;
12 см = 0,12 м.

i = 0,12 / 8 = 0,015

Фактический уклон — 0,015. Это меньше типового значения 0,02. Такой участок требует внимания. При малом расходе воды могут появляться застои.

Другой пример:

длина трассы — 6 м;
перепад — 18 см;
18 см = 0,18 м.

i = 0,18 / 6 = 0,03

Фактический уклон — 0,03. Он больше 0,02. На коротком участке это иногда допустимо. Но нужно смотреть всю трассу, повороты, вентиляцию и режим пользования канализацией.

Шаг 5. Оценить самоочищение трубы

Самоочищение — это способность потока уносить загрязнения без накопления осадка.

Для нормальной работы нужны три условия.

Первое — достаточный уклон. Труба не должна лежать почти горизонтально.

Второе — нормальный расход воды. Если дом используют редко, стоков мало. Твёрдые включения могут оставаться в трубе.

Третье — правильная геометрия трассы. Чем меньше резких поворотов, провисаний и обратных уклонов, тем лучше.

В Ленобласти много домов сезонного проживания. Зимой водой пользуются реже. Поэтому длинные трассы с малым уклоном особенно рискованны. Их нужно проверять внимательнее.

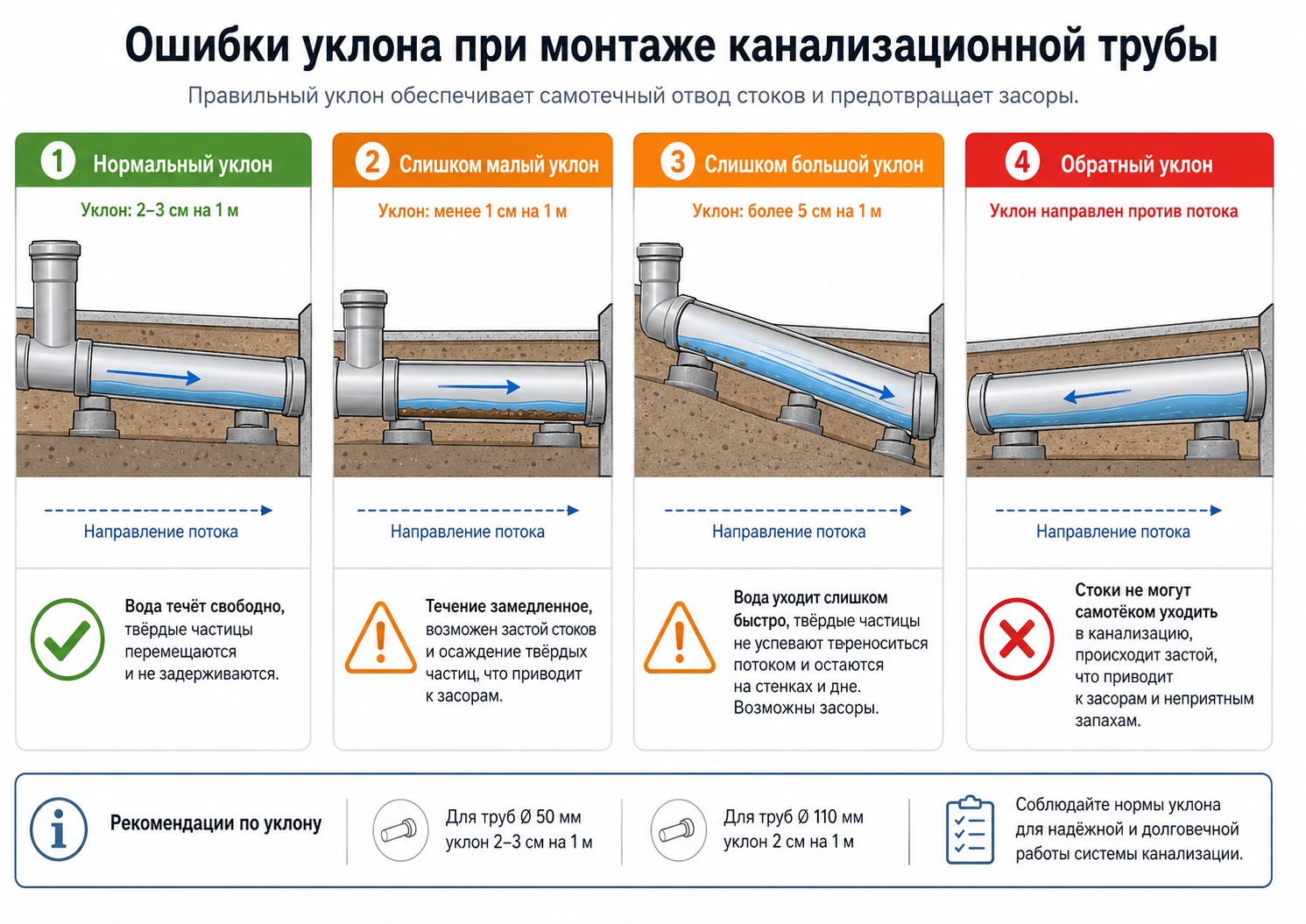

Ошибки при монтаже уклона канализации

Ошибки с уклоном не всегда проявляются сразу. Первые недели система может работать нормально. Потом появляются запах, бульканье, медленный слив и повторные засоры.

Слишком малый уклон

Если уклон меньше нужного, стоки движутся медленно. Твёрдые частицы оседают на дне. Жир цепляется за стенки. Просвет трубы постепенно уменьшается.

Типичные признаки:

вода уходит медленно;
унитаз смывает хуже обычного;
слышно бульканье;
появляется запах;
засоры повторяются в одном месте.

Особенно опасен обратный уклон. Это участок, где труба поднимается против движения стоков. Внутри образуется карман. Там постоянно стоит вода. Осадок копится быстро.

Слишком большой уклон

Большой уклон кажется безопасным. Кажется, что чем круче труба, тем быстрее всё уйдёт. Но канализация работает иначе.

При слишком большом уклоне вода проходит участок быстро. Тяжёлые включения могут не успеть уйти вместе с потоком. Они остаются в трубе. Со временем появляются отложения.

Ещё одна проблема — шум и нестабильная работа гидрозатворов. Это бывает при плохой вентиляции канализации. Вода идёт резко. Воздух в системе движется рывками. В доме может появиться запах.

Монтаж ступеньками

Иногда трубу укладывают не плавно, а участками. Сначала ниже. Потом почти ровно. Потом снова ниже.

Снаружи кажется, что общий перепад есть. Но внутри появляются зоны застоя. Для самотечной канализации важен не только общий перепад от дома до септика. Важен ровный уклон на каждом участке.

Труба должна лежать без провисаний. Основание нужно подготовить. Подсыпку делают ровной. После засыпки грунт не должен продавить трубу вниз.

Повороты без ревизий

Повороты увеличивают сопротивление потоку. Чем резче поворот, тем выше риск засора.

Лучше не делать поворот 90° одним фитингом. Надёжнее использовать два отвода по 45°. Поток проходит такой участок мягче.

На длинных трассах и в местах изменения направления нужны ревизии или смотровые колодцы. Это доступ для обслуживания. Без него обычный засор может превратиться в раскопки.

Особенности для Ленинградской области

В Ленобласти наружную канализацию часто приходится проектировать не в идеальных условиях. На участке могут быть суглинки, глина, высокий уровень грунтовых вод, заболоченные зоны и сложный рельеф.

Это влияет не только на выбор септика или ЛОС. Это влияет и на трассу канализации.

Высокие грунтовые воды

Если грунтовые воды близко, оборудование нельзя заглублять бездумно. Корпус станции должен стоять устойчиво. Котлован нужно делать правильно. Иногда требуется якорение или бетонное основание.

При этом входной патрубок у станции имеет фиксированную отметку. Если труба приходит слишком низко, монтаж усложняется. Поэтому уклон канализации нужно согласовать с моделью оборудования заранее.

Глина и суглинок

Глинистые грунты плохо пропускают воду. После дождей и таяния снега участок может долго оставаться влажным. Траншея тоже может набрать воду.

Основание под трубой в таких условиях нужно делать аккуратно. Нельзя укладывать трубу на комья грунта, камни или строительный мусор. Иначе труба может просесть. Уклон нарушится.

Сезонное проживание

Многие дома в Ленобласти используют только летом или по выходным. Расход воды в таких домах нестабильный.

Если воды мало, самоочищение трубы ухудшается. Поэтому особенно важны ровная трасса, достаточный уклон и отсутствие провисаний. Канализация не любит «примерно». Она любит отметки, уровень и спокойную геометрию.

Промерзание и утепление

Уклон отвечает за движение стоков. Но он не защищает трубу от промерзания.

Если труба заложена мелко, её утепляют. Особенно на участках с малым расходом воды. Также учитывают снеговой покров, глубину траншеи, режим проживания и фактическое использование дома зимой.

Чек-лист контроля перед засыпкой траншеи

Перед обратной засыпкой нужно проверить трассу. После засыпки исправлять ошибки сложнее. Земля в таких вопросах бухгалтер строгий: переделки всегда стоят дороже.

1. Проверить диаметр трубы

Для выпуска канализации из частного дома обычно используют трубу Ø110 мм. Для отдельных внутренних подключений от раковин, душевых и ванн могут применяться меньшие диаметры.

Нельзя без расчёта уменьшать диаметр по ходу движения стоков. Это создаёт риск засоров.

2. Проверить уклон по формуле

Используйте формулу:

i = Δh / L

Для трубы Ø100–110 мм часто принимают ориентир 0,02. Это 2 см на 1 м.

Пример быстрой проверки:

длина участка — 7 м;
нужный перепад при 0,02 — 14 см;
фактический перепад — около 14 см.

Если получилось 13–15 см, трасса близка к расчётной. Если вместо 14 см получилось 5 см, участок нужно переделывать.

3. Измерять по лотку трубы

Проверку делают по нижней внутренней части трубы. Не по земле. Не по верху трубы. Не по краю траншеи.

Для контроля используют лазерный уровень, нивелир, строительный уровень, рейку или шнур. Главное — не оценивать уклон на глаз. Глаз на стройке часто слишком добрый. Канализация потом отвечает без дипломатии.

4. Исключить обратный уклон

На трассе не должно быть участков, где труба поднимается против движения стоков.

Особенно внимательно проверяют:

выход из фундамента;
повороты;
стыки труб;
место входа в септик или ЛОС;
участки после подсыпки;
участки после первичной засыпки.

Даже небольшой обратный уклон может стать местом постоянного застоя.

5. Проверить основание под трубой

Труба должна лежать на ровной подготовке. Обычно делают песчаную подушку. Под трубой не должно быть камней, мусора и крупных комьев грунта.

Если труба опирается на отдельные точки, со временем она может просесть. Появится провис. В нём начнёт собираться осадок.

6. Проверить раструбы и соединения

Раструбы обычно направляют навстречу движению стоков. Так соединения получаются аккуратнее. Внутри меньше риска зацепов.

Уплотнительные кольца должны быть на месте. Трубы собирают без перекосов. Если труба вошла в раструб криво, может появиться течь или внутренняя ступенька.

7. Проверить повороты и ревизии

На длинных трассах нужен доступ для прочистки. На поворотах он особенно важен.

Если трасса короткая и прямая, ревизий может быть меньше. Если есть изгибы, большая длина или сложный рельеф, доступ к обслуживанию обязателен.

8. Сделать пролив водой

До засыпки трассу можно проверить водой. Поток должен уходить свободно. Без стоячих участков. Без подтеков на соединениях.

Если есть возможность, дополнительно проверяют трубу камерой. На прямых участках можно визуально оценить просвет.

9. Согласовать трассу с оборудованием

У септика, станции биоочистки или накопительной ёмкости есть свой входной патрубок. Его отметку нужно знать заранее.

Если труба приходит ниже входа, самотёк невозможен. Если труба приходит слишком глубоко, может потребоваться другая комплектация, удлинённая горловина или насосное решение.

10. Не забывать про утепление

Уклон не заменяет утепление. Если труба идёт неглубоко, её защищают от промерзания.

Для Ленобласти это особенно актуально при сезонном проживании, длинной трассе и малом расходе воды зимой.

Практический вывод

Уклон 0,02 для канализационной трубы 110 мм — полезный ориентир. Его часто применяют в частных домах. Но это не волшебная цифра для любой трассы.

Правильная проверка выглядит так:

измерить длину трассы;
рассчитать перепад по формуле i = Δh / L;
сравнить результат с типовым уклоном;
проверить выпуск из дома;
проверить вход в септик или ЛОС;
убедиться, что труба лежит ровно;
исключить провисы и обратный уклон;
сделать пролив водой до засыпки.

Если трасса короткая и прямая, уклон 0,02 обычно удобен. Если трасса длинная, участок сложный, выпуск из дома низкий или грунтовые воды высокие, нужен расчёт по месту.

Для дома в Ленобласти это не формальность. Правильный уклон помогает канализации работать спокойно. Без постоянных засоров, запаха и лишних раскопок на участке.
